ჩასვით სავსე მანქანა ტომატის პასტისთვის, კოსმეტიკური კრემი

სპეციფიკაციები

1. ვერტიკალური პასტის შემავსებელი მანქანა
2. მასალა: SUS 304
3. სამუშაო: პნევმატური
4. ეკონომიური მარტივი ოპერაცია
5 წუთი. შეუკვეთეთ 1ც

აღწერა:

მალამო და თხევადი ორმაგი დანიშნულების შემავსებელი გამოიყენება წყლის, ზეთის, ემულსიისა და მალამოს რაოდენობრივ შევსებაში. იგი იყენებს დგუშის ტუმბოს შევსების მიზნით და არეგულირებს ცილინდრის დარტყმის შევსების მოცულობას. კვების მეთოდები არის ორი სახის: თვითშეწოვის და ბუნკერის ტიპი. თვითშეწოვა პირდაპირ იწოვება კონტეინერიდან და ბუნკერის ტიპი ათავსებს მასალებს ბუნკერში შესავსებად. ამ მანქანას აქვს მოსახერხებელი და სწრაფი გაზომვა, კარგი ფორმა და კომპაქტური სტრუქტურა. მასალებთან შეხების ადგილები დამზადებულია მაღალი ხარისხის უჟანგავი ფოლადისგან (ჩვეულებრივ 304, სამედიცინო 316L-ის გამოყენებით). აპარატის უნიკალური სარქვლის სტრუქტურა ახორციელებს მალამოსა და სითხის ორმაგ დანიშნულებას, რაც იდეალური და ეკონომიური მოწყობილობაა მედიცინის, ყოველდღიური ქიმიური პროდუქტებისა და მშვენიერი ქიმიური მრეწველობისთვის.

ჩასვით სავსე მანქანა ტომატის პასტისთვის, კოსმეტიკური კრემი

Მახასიათებლები:

ეს მანქანა იღებს სრულ პნევმატურ კონტროლს და ფლობს გამოყენების ფართო სპექტრს, მარტივ საზომ რეგულირებას, კარგ ფორმას და მოსახერხებელ წმენდას, შესაფერისია აფეთქების საწინააღმდეგო განყოფილებისთვის.

Ტექნიკური პარამეტრები:

გაზის წნევა: 0,4-0,6 მპა
შევსების დიაპაზონი: 5-100 მლ, 10-300 მლ, 50-500 მლ, 100-1000 მლ, 500-2500 მლ, 1000-5000 მლ
შევსების სიზუსტე: ≤± 1%
შევსების სიჩქარე: 25-45 ჯერ/წთ
წონა: 70 კგ
ზომა: 1200 მმ * 300 მმ * 1380 მმ
სამუშაო მეთოდი: ჰაერის კომპრესორით

Ჩვენ ვიყენებთცნობილი ბრენდის ელექტრო ნაწილები მანქანას მაღალი ხარისხის შესანარჩუნებლად.

Გარანტია: ინსტალაციის დღიდან ერთი წელი. თუ რაიმე ცვეთა ნაწილი გატეხილია გარანტიის ფარგლებში და არ არის გამოწვეული არასწორად მუშაობით, მაშინ გამყიდველი შესთავაზებს ახალ ნაწილებს უფასოდ. ვერტიკალური ნახევრად ავტომატური პნევმატური სითხის შემავსებელი მანქანა წყლის, ზეთის, წვენის ჩამოსასხმელი მანქანა

Შემოწმება: მყიდველი გააკეთებს აპარატის შემოწმებას, როდესაც მანქანები მზად იქნება.

მანქანის მონტაჟი ან შეკეთება: თუ მყიდველი მოითხოვს გამყიდველის ინჟინერს, დროულად დააინსტალიროს ან შეაკეთოს მანქანა ადგილობრივად, მყიდველმა უნდა გადაიხადოს მრგვალი ავიაბილეთის ღირებულება და მოაწყოს სასტუმროში განთავსება, ასევე გამყიდველის ინჟინრის საშუალებები.

დოკუმენტები: ჩვენ შეგვიძლია მოგაწოდოთ Telex-ის გამოშვების ბილეთი ან ორიგინალური ჩატვირთვის ბილეთი, ორიგინალის სერთიფიკატი. სხვა დოკუმენტების მოწოდება შესაძლებელია თქვენი მოთხოვნის შესაბამისად.

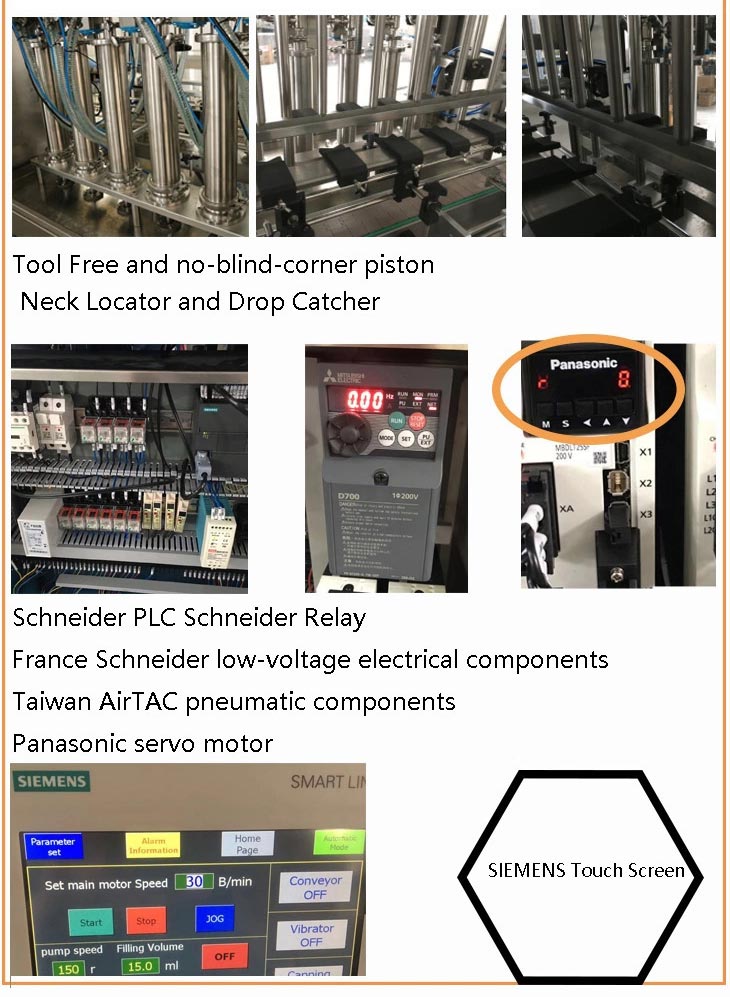

დეტალები

ჩვენი სერვისები

ჩვენი მანქანების გაყიდვის შემდგომი მომსახურების შესახებ
ჩვეულებრივ, მანქანა გარანტიის დრო დაახლოებით 1 წელია. გარანტიის ვადაში. თავად მანქანამ დაარღვია მანქანა, რომელიც დიზაინის დეფექტს წარმოადგენს, ამაზე პასუხისმგებელი ვართ. ჩვენ შეგვიძლია უზრუნველყოთ უფასო გადასახადი დამრღვევი ნაწილი. თუ ადამიანური ფაქტორით გამოწვეული მანქანათმშენებლობა, მომხმარებელმა უნდა მიიღოს პასუხისმგებლობა მასზე, ჩვენ ჩვენ მოგვცემს ტექნიკურ დახმარებას.

ჩვენი მანქანების საქონლის გადაზიდვის შესახებ
ჩვენ დიდი ხანია ვმუშაობთ გადაზიდვის გამგზავნზე. ჩვენ შეგვიძლია გავაკეთოთ ყველაფერი, რომ მანქანა თქვენს პორტში უსაფრთხო და ხმის გაგზავნით გაგზავნას. თუ გჭირდებათ, ჩვენ დაგეხმარებით საბაჟო განბაჟებაში.

ჩვენი მანქანების გადახდის ვადის შესახებ
ამჟამად, თქვენი და ჩვენი უფლებების დასაცავად. ორივე უსაფრთხო ვართ, იმედი გვაქვს, რომ უსაფრთხო გზით შეგვიძლია ბიზნესი გავაკეთოთ.
L/C(>20000USD),Western Union,T/T(საბანკო გადარიცხვა),Paypal
რომელი გინდათ, შეგვიძლია განვიხილოთ იგი.

ჩვენი მანქანების მომსახურების შესახებ
24 საათი ონლაინ რეჟიმში ნებისმიერი პრობლემის გადასაჭრელად. თქვენს ელ.ფოსტს უპასუხებენ 12 საათში. თქვენი კმაყოფილება ჩვენი დევნაა. გულწრფელად ვიმედოვნებ ჩვენს თანამშრომლობას.

ტრენინგი:
1. ჩვენ გთავაზობთ მანქანების ტრენინგის სისტემას, მომხმარებელს შეუძლია აირჩიოს ტრენინგი ჩვენს ქარხანაში ან მომხმარებელთა სახელოსნოში. ნორმალური ვარჯიშის დღეებია 3-5 დღე.
2. მომხმარებელს ვთავაზობთ ოპერაციის სახელმძღვანელოს.
3. ჩვენ მომხმარებელს ვთავაზობთ სასწავლო და ვიდეო მანქანების ოპერაციის ვიდეოს.
4. ჩვენ გთავაზობთ დისტანციური მართვის სერვისს, თუ მომხმარებელმა არ იცის როგორ მუშაობს და გამოიყენოს მანქანა.

ინსტალაცია:
ჩვენ ინჟინერებს გავაგზავნით, თუ მოთხოვნის შემთხვევაში განახორციელებენ აღჭურვილობის მონტაჟსა და გამართვას. ავიაკომპანიის ბილეთების, განსახლების, კვების და ტრანსპორტირების საერთაშორისო ორმაგი გზების საფასურს მყიდველს უხდის ინჟინრები. მყიდველი სრულად უნდა ითანამშრომლოს მიმწოდებლის ინჟინერთან და დაამონტაჟოს ყველა ინსტალაციის პირობა სამუშაოდ.

Გარანტია:
მწარმოებელი უზრუნველყოფს გარანტიას, რომ საქონელი დამზადებულია მწარმოებლის საუკეთესო მასალებით. მანქანა გარანტირებული იქნება ერთ წელიწადში, გარანტირებულ წელს, ნებისმიერი სათადარიგო ნაწილების გატეხვა ხდება მომწოდებლის ხარისხის გამოშვების გამო, სათადარიგო ნაწილები მიეწოდება მომხმარებელს უფასოდ, მომხმარებელს უნდა გადაუხადოს ტვირთის ღირებულება, თუ ამანათის წონა 500 გრამზე მეტია .

ბიზნესის სფერო
ჩვენი კომპანია არის მწარმოებელი, რომელიც აწარმოებს კოსმეტიკურ, ფარმაცევტულ, ქიმიურ და რძის აღჭურვილობას. ჩვენ ვიღებთ აღჭურვილობის დიზაინს, წარმოებას, მონტაჟს, მოვლას, ტექნიკურ გაუმჯობესების მხარდაჭერას, ტექნიკურ კონსულტაციას და სხვა მომსახურებას. ჩვენი ძირითადი პროდუქტებია საპნის მანქანა, შესაფუთი მანქანა, ეტიკეტირების მანქანა, გადახურვის მანქანა, დალუქვის მანქანა, შესაფუთი მანქანა, ვაკუუმური ჰომოგენური ემულგატორი მანქანები, უკუ ოსმოსის წყლის გამწმენდი მანქანები, ავტომატური და ნახევრად ავტომატური შევსების მანქანები და ყველა სახის უჟანგავი ფოლადის შერევის ტანკები. ყველა მათგანი საიმედო ხარისხის და კარგი ეფექტია. ჩვენ გვაქვს ათ წელზე მეტი გამოცდილება მანქანების წარმოებაში და ჩვენი პროდუქცია შევიდა შიდა და საზღვარგარეთის ბაზრებზე. მაღალი ხარისხის მრავალფეროვან პროდუქტს შეუძლია დააკმაყოფილოს ზემოთ ნახსენები ინდუსტრიების სხვადასხვა საჭიროებები.

ხშირად დასმული კითხვები

_ ქარხანა თუ სავაჭრო კომპანია ხართ?
პასუხი: 2008 წლიდან ჩვენ ქარხნული ფოკუსირებული ვართ სხვადასხვა ტიპის კოსმეტიკური დანადგარების დიზაინზე, წარმოებაზე, აწყობაზე, ინსტალაციასა და გამართვაზე, როგორიცაა შემავსებელი მანქანები, დასახურავი მანქანები, ეტიკეტირების მანქანები, საპნის აპარატები, დალუქვის მანქანები, შესაფუთი მანქანა და საბეჭდი მანქანები და ა.შ.

კითხვა: შეგიძლიათ გააგზავნოთ ვიდეო, რომელიც აჩვენებს როგორ მუშაობს თქვენი მანქანა?
პასუხი: რა თქმა უნდა, ჩვენ გადავიღეთ ჩვენი მანქანების მთელი ვიდეო.

Q: აკეთებთ ტესტს გაგზავნამდე?
პასუხი: ჩვენ ყოველთვის ვამოწმებთ აპარატს სრულად და დარწმუნდით, რომ იგი შეუფერხებლად მუშაობს გადაზიდვამდე.

კითხვა: როგორია გადახდის ვადა და
სავაჭრო თვალსაზრისით?
პასუხი: ჩვენ ვიღებთ T / T, Western Union, MoneyGram, Alibaba- ს სავაჭრო უზრუნველყოფის გადასახადებს.
სავაჭრო ვადა: EXW, FOB, CIF, CNF.

_ რა არის MOQ და გარანტია?
პასუხი: არ არსებობს MOQ, კეთილი იყოს თქვენი მობრძანება, გპირდებით 12 თვიან გარანტიას.

Q: რა სახის პაკეტი გადაზიდვისთვის?
პასუხი: გამოიყენეთ ძირითადი გაჭიმვის ფილმი მთელ მანქანაზე და შეფუთული ექსპორტირებული ხის ყუთით, ასევე შეიძლება იყოს თქვენი მოთხოვნების შესაბამისად.
